描述
介绍
•双(多)过滤器外壳由两个(多)不锈钢过滤器组成，可根据实际情况定制。它具有结构合理、新颖、密封可靠、流动性好、操作方便等优点。该多用途过滤设备应用范围广，适应性强。输送泵可安装在移动小车上，便于移动到任何生产线进行过滤。
•双(多)过滤器采用快开连接或法兰连接，设计压力可达1.0mpa。
|
操作条件 | |
| Max。操作压力 | 0.6 mpa1.0 mpa | |
| Max。操作温度 | 150°C | |
| 材料 | ||
| 壳牌 | 304、316 l | |
| 有眼螺栓 | 304 | |
| 稳定器叶片 | 304 | |
| o形环 | EPDM, PTFE, Viton, Silicone | |
| 连接 | ||

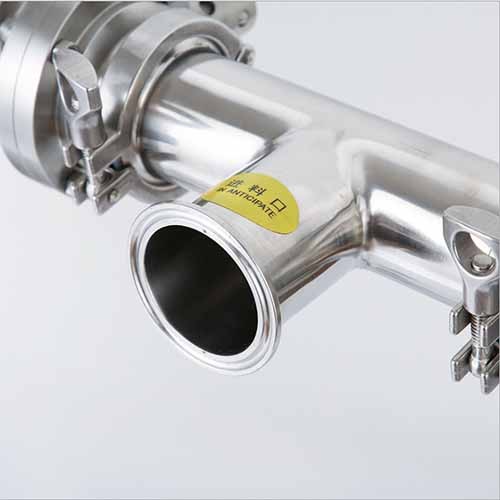

| 连接的外壳 | Tri-clamp,法兰 | |
| N1, N2进出风口 | 法兰、Tri-clamp线程 | |
| N3压力表(选项) | 1.5”Tri-clamp (1 #袋/ 2 # abg) M14 * 1.5阴螺纹 (3 #袋/ 4 #袋) |
|

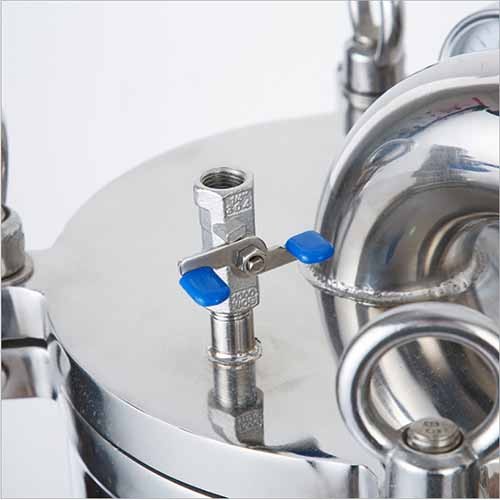

| N4vent阀(选项) | 1／4”外螺纹 | |
| 表面光洁度 | ||
| 完成式 | 机械/电解抛光、喷砂 | |
| 抛光精度 | 内表面Ra≤0.6um 0.6 0.6嗯嗯篮子 |
|
尺寸参数
| 模制盖 | 封面 | |||
| 1 #袋 | 2 #袋 | 3 #袋 | 4 #袋 | |
| 答:总高度 | 990 | 1365 | 525 | 635 |
| B:进口到中心的距离 | 147 | 92 | ||
| C:壳直径 | Φ204 | Φ204 | Φ114 | Φ114 |
| D1:入口到地面高度入口到地面高度 | 835 | 1205 | 445 | 555 |
| D2:出口到地面的高度 | 250 | 300 | ||
| 进出风口N1, N2尺寸 | 1.5”或2” | 1“1.5” | ||
| 艾凡:稳定器叶片 | 500 | 800 | 300 | 400 |
| 马克斯流m³/ h | 20. | 40 | 6 | 12 |
以上数据均为标准，可根据客户要求定制。
| 数量。袋式过滤器的 | 袋式除尘器型号 | 外壳材料 | 出口连接 | o形环 |
| 1个人电脑 | 2 s | 4 | F | E |
| 1 s = 1 #袋Φ180 * 430 | 4 = 304 | F =法兰 | 三元乙丙橡胶 | |
| 2 s = 2 #袋Φ180 * 810 | 6 = 316升 | K = Tri-clamp | 聚四氟乙烯 | |
| 3 s = 3 #袋Φ105 * 230 | L =线程 | 氟橡胶 | ||
| 4 s = 4 #袋Φ105 * 380 | 硅胶 |
